Пневматический управляющий клапан — это широко используемый привод в промышленных автоматических системах управления, главным образом для управления потоком, давлением, температурой и другими параметрами жидкостей (таких как газы, жидкости и др.), ниже приведена его соответствующая информация:

принцип работы

используя сжатый воздух в качестве источника питания, энергия давления сжатого воздуха преобразуется в механическую энергию через пневматический привод, чтобы приводить в действие катушки клапана управления. Когда контроллер посылает управляющий сигнал, он передаётся позиционеру пневматического управляющего клапана, который точно регулирует объём и давление воздуха сжатого воздуха, поступающего в привод, в зависимости от размера принятого сигнала, а затем заставляет сердечник клапана создать соответствующее смещение, изменить площадь потока между сердечником клапана и седлом клапана, а также реализовать регулировку потока жидкости и другие параметры.

структурный состав

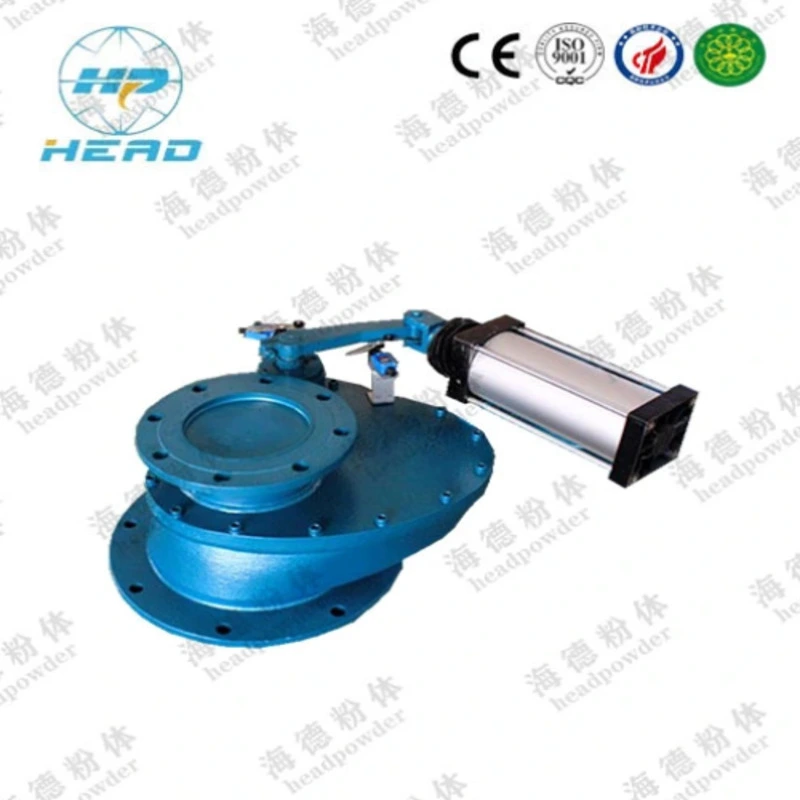

привод: это силовая часть пневматического управляющего клапана, и существует два распространённых типа: мембранный и поршневой тип. Мембранный актуатор имеет простую конструкцию и надёжное действие, что подходит для общих случаев регулировки. Поршневой привод обладает большой выходной силой и подходит для высокого давления, большого диаметра и других случаев, требующих большой тяги.

Часть корпуса клапана: включая корпус клапана, ядро клапана, седло клапана и т.д. Корпус клапана — это внешняя оболочка управляющего клапана, которая выполняет роль соединительных труб и размещения внутренних частей; Катушка клапана является ключевым компонентом управляющего клапана, и её форма и структура определяют характеристики потока и регулировочные характеристики клапана. Седло клапана совпадает с ядром клапана для контроля скорости включения/выключения и расхода жидкости.
